A型連續逆流超聲回流提取機
1.簡介
A型連續逆流超聲回流提取機是公司第一代連續逆流提取機，是公司核心產品之一，它是在A型連續逆流回流提取機的基礎上，配備超聲提取管，凝聚了公司8項自主創新的發明專利（包括A型連續逆流回流提取機的6項，以及超聲提取管2項），廣泛應用于各種植物提取，特別適合于水和各種有機溶劑，在提取溫度較低的條件下，實現短時間（1~3小時）的快速提取。
2.工作流程及原理
被提取的植物原料和提取溶媒（或提取液）在提取管（單級或雙級）中，呈相反方向連續推進和流動，形成連續逆流提取，全程自始至終保持穩定的溶解度，使用最小量的提取溶媒，達到最大提取率。
提取管配備超聲裝置，加速提取速度，在50℃提取溫度條件下，短時間（一般為1~3小時）內達到最大提取率。
配備的冷凝器可以將過程中揮發的溶劑冷卻回收，重新進入提取管中。
3.效率指標
料液比：≤1:6。
提取率：≥95%。
提取液過濾精度：40mesh，60 mesh。
配備擠出機，排放的渣料殘留含液率≤75%。
配備瀝出機，排放的渣料殘留有機溶劑含液率≤40%。
配備蒸脫機及溶劑回收裝置，排放的渣料殘留有機溶劑含量≤500ppm，含水率≤50%。
配備蒸脫烘干機及溶劑回收裝置，排放的渣料殘留有機溶劑含量≤500ppm，含水率≤12%。
4.應用范圍
4.1.提取溶媒
適合：水、各種易燃易爆有機溶劑、堿性液、低濃度的檸檬酸。
不適合：酸性液。
4.2.提取溫度
溫度可調可控，具體溫度根據工藝要求任意設定，最高可至60℃。
4.3.原料及處理
適合：植物原料經粉碎后呈均勻顆粒狀。
不適合：大塊狀、長桿狀、絲狀。
5.性價比及設備選型
和同類型連續逆流提取機或提取罐相比，在常低溫提取溫度下，提取時間顯著縮短，是同類型逆流提取機的1/4~1/24. 即在應用于提取熱敏性物質時，優勢明顯，性價比高。
和提取罐等傳統設備相比，提取量越大，優勢越明顯，性價比越高。
和提取罐等傳統設備相比，使用有機溶劑提取時，優勢明顯，性價比高。
6.設備構成
6.1.主體部件
進料排液控制裝置，包括進料器及驅動電機減速機，溢流排液器等。
提取裝置，包括多節超聲提取管、浸泡提取管、螺旋推進器、攪拌器、連軸桿和套、驅動電機減速機等。
排渣進液裝置，包括提升排渣及驅動電機減速機，進液分布器等。
6.2.配置和控制器件
超聲提取管溫度控制裝置
在線液位、溫度、真空等檢測儀表
變頻器
觀察和清洗手孔

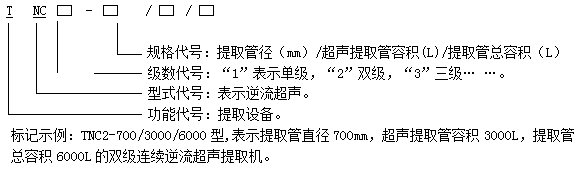

7.型號代號
8.型號規格及圖片

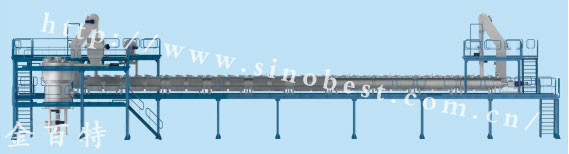

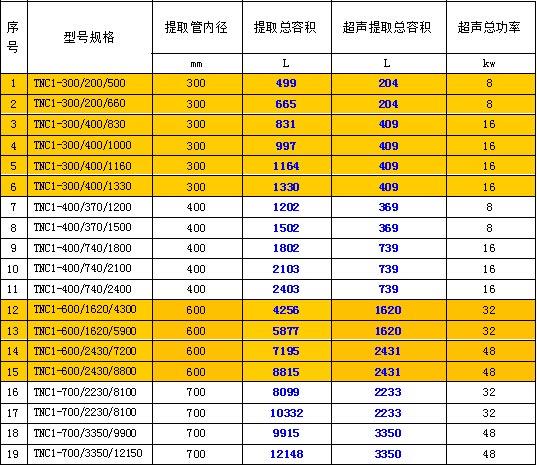

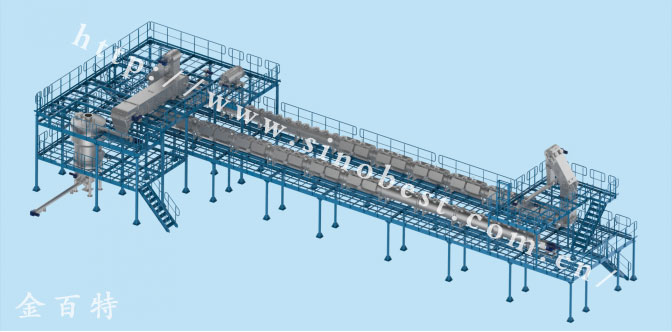

8.1.單級連續逆流超聲提取機
型號規格一覽表

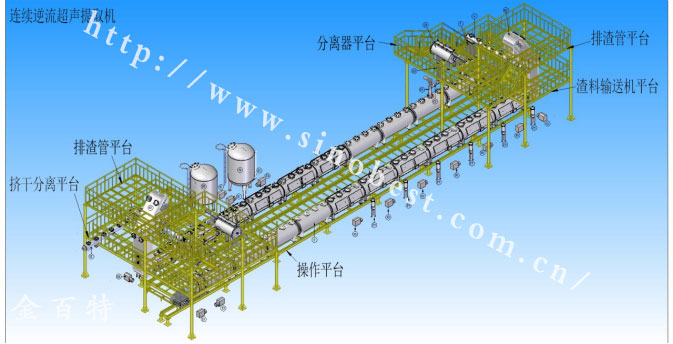

8.2.雙級連續逆流超聲提取機
型號規格一覽表
9.典型提取生產線工程實例：

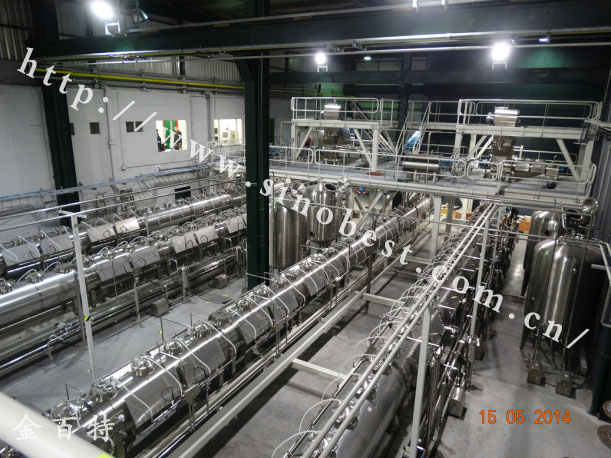

1500kg/h紅豆杉提取10-DAB生產線----實例照片
